MGC4000系列在MGC3000系列的基础上采用了双机交叉冗余热备技术、容错技术、抗干扰技术,以及高性能开关电源,并设有过电压、瞬变电压保护以及屏蔽保护,使调速器控制系统具备高度安全性、可靠性、容错性和稳定性。
辅以非对称冗余主配压阀以及自复中技术应用,使得MGC4000系列产品的性能及稳定性达到了国际先进水平,是我公司在中、大型机组,甚至特大型机组调速系统的主力产品。
适用于全系列混流式、轴流转桨、贯流式机组单/双调节机组
-
双控制器
-
单(双)调节
-
中、大、特大型调速器
-
双电液冗余转换器
-
结构简单、拆卸及维护方便
-
动作可靠、噪音小
-
电机+比例阀或双比例阀控制系统
-
机电合柜或机电分柜

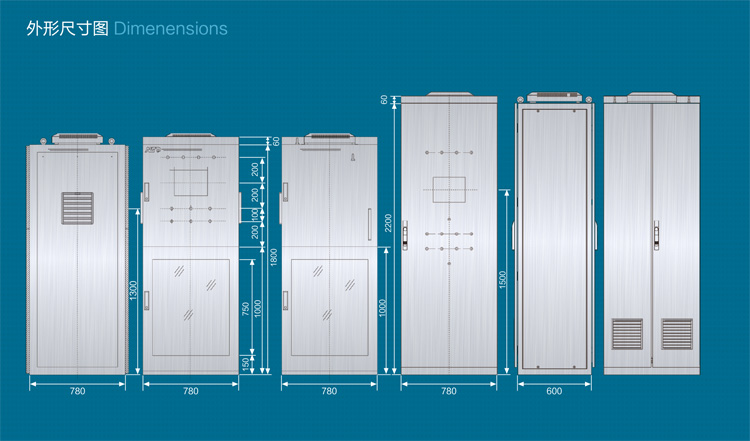

外形尺寸图 Dimenensions
控制原理图 Control diagram
技术参数 Technical Parameter
技术参数 Specifications
|
技术指标 Technical Data
|
电柜特性
|
机电合柜柜体尺寸
|
800mm*800mm*1860mm(长*宽×高) 可定制
|
机电分柜电气柜尺寸
|
600mm*800mm*2260mm或800mm*800mm*2260mm(长*宽×高)
|
机电分柜机械柜尺寸
|
800mm*800mm*1860mm(长*宽×高) 可定制
|
柜体重量
|
300kg
|
工作交流电压标准
|
AC220V±15%
|
工作直流电压标准
|
DC110V±10%,DC220V±15%
|
负载能力
|
2500W(VA)
|
耐压实验
|
1.5kV,1min
|
防护等级
|
IP65
|
工作温度范围
|
-40~65℃
|
绝缘阻抗
|
>10MΩ
|
漏电流
|
<1mA
|
控制信号输出
|
步进电机
|
步进电机驱动器出口
|
伺服电机
|
伺服电机驱动器出口
|
比例阀
|
模拟量通道电流4~20mA
|
输入特性
|
开关量输入
|
DC24V,LED指示灯,全隔离
|
模拟量输入
|
电压0~10V,电流4~20mA,LED指示灯,全隔离
|
输出特性
|
开关量输出
|
DC24V,LED指示灯,全隔离
|
模拟量输出
|
电压0~10V,电流4~20mA,LED指示灯,全隔离
|
频率测量规格
|
测量方式
|
控制器本体测频
|
电网频率
|
交流(30~150V),90~110%额定频率
|
机组频率
|
交流(0.3~150V),7.8~110 Hz
|
齿盘测频
|
非接触式接近开关(DC24V供电) 1~110 Hz
|
测频分辨率
|
0.001Hz
|
测频通道
|
机组残压频率,系统频率,机组齿盘测速
|
|
性能参数 performance parameter
性能参数 Specifications
|
技术指标 Technical Data
|
稳定性能
|
机组转速摆动相对值
|
<±0.15%
|
导叶开度稳定波动值
|
<0.1%
|
静特性曲线最大非线性度
|
<0.3%
|
转速死区
|
<0.02%
|
动态特性
|
甩负荷波峰不超过
|
2次
|
导叶(tE)与(tM)的比值
|
<8
|
桨叶关闭时间长机组(tE)与(tM)的比值
|
<12
|
甩负荷相对最低转速
|
>90%
|
(tSR)与(t0.8)的比值
|
<5
|
接力器不动时间
|
<0.2s
|
双调节桨叶随动准确度
|
<0.3%
|
自动开机时间
|
20~120s
|
调速系统参数设置
|
永态转差系数调整范围为
|
0~10%
|
转差率调整范围为
|
0~10%
|
在线调整人工频率失灵区范围
|
0~±1.5%
|
转速调整范围为
|
90~110%
|
功率调整范围为
|
0~105%
|
零负荷与满负荷调整时间为
|
20~300s
|
操作方式切换接力器变化
|
<0.3%
|
双电源切换接力器变化
|
<0.1%
|
双控制器切换接力器变化
|
<0.1%
|
比例增益Kp范围
|
0~20
|
积分增益Ki范围
|
0.01~10(1/s)
|
微分增益Kd范围
|
0.01~10s
|
调速系统可利用率不小于
|
99.99%
|
首次无故障间隔时间不小于
|
30000
|
|

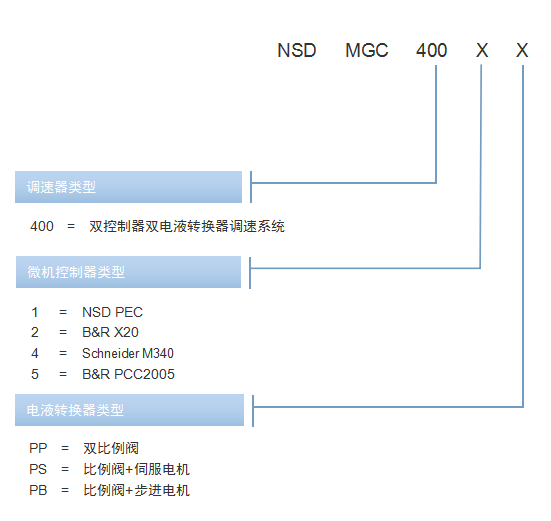

选型表 Model code
