仿真仪

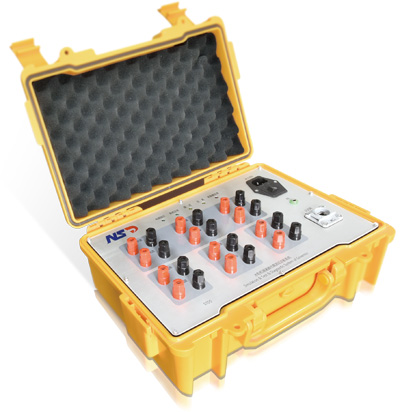

水轮机调速器仿真测试诊断系统STDS-1000


水轮机调速器仿真测试诊断系统STDS-1000是长江三峡能事达电气股份有限公司>针对水电站调速器系统的现场投运及检修测试、调速系统运行性能分析、调速器厂家出厂调试检定等需求而研制出专业化产品,具备水轮机调节系统自动测试和水轮机实时仿真两大主要功能,并为用户提供数据录波、指标计算、报表生成等友好功能,能有效提高水轮机调速器的设计、制造、调试和故障诊断水平。



标准

GBT 9652.2-2007水轮机控制系统试验

DLT 1120-2009水轮机调节系统自动测试及实时仿真装置技术条件


尺寸紧凑

小巧紧凑的尺寸:

箱体 360mm×250mm×130mm

线包 250mm×200mm×50mm

轻装上阵的重量

箱体 3 .5kg

线包 1 kg


性能优异

模拟量输入通道精度0.1%,量程0~10V/0-20mA

模拟量输出通道精度0.1%,范围0~10V/0-20mA

测频通道精度0.001Hz,量程0.1~99.999Hz,幅值0.2~150V

发频通道步长0.001Hz,范围0.1~99.999Hz,幅值0.2~10V可调

开关量输入通道无源节点/有源24V

开关量输出通道 无源节点

定子电流输入 1A/5A


仿真精准

采用非线性仿真计算模型,提高了水轮机调节系统在大波动调节过程中的仿真性能;

采用面向环节的离散相似算法对水轮机调节系统进行仿真程序模块的设计,提高了仿真计算的精度和实时性


功能丰富

信号采集 导叶开度、轮叶开度、水压、有功功率、机组频率、断路器状态、定子电流等

信号输出仿真频率、断路器模拟控制、模拟传感器(电压/电流)

数据录波示波器同时显示多达8路信号

实验项目 常规法静特性、阶跃法测转速死区、一般动态过程、空载摆动试验、空载扰动试验、测量不动时间、甩负荷试验、一次调频试验

数据记录 电站信息、机组参数、实验波形以工程文件夹形式组织存放,便于管理。

数据分析 根据实验数据可智能分析计算各类性能指标,并提供国标参考。

打印输出支持将实验数据导出为word报表


便捷实用

采用标准220V电源接口

采用以太网通讯接口便于同计算机连接

配备标准DCC电力线缆及各类插针、鳄鱼夹,接线安全便捷
