水电站在线监测系统

水电站在线监测系统是针对传统监控系统在数据收集、数据可视化方面工作已趋于完善，但是在智能化方面仍有所不足的问题，专门研发的新一代水电站监控产品。 该产品密切结合水利水电设备安全运行及事故分析的需要，可对水轮机、发电机、水泵、电气设备、水工工程等设备设施进行在线监测、综合诊断分析、状态展示及报警，而且通过挖掘设备的运行规律，能够对设备状态进行预估及隐患预警，充分保障设备安全高效的运行，为检修决策与故障分析提供技术依据。

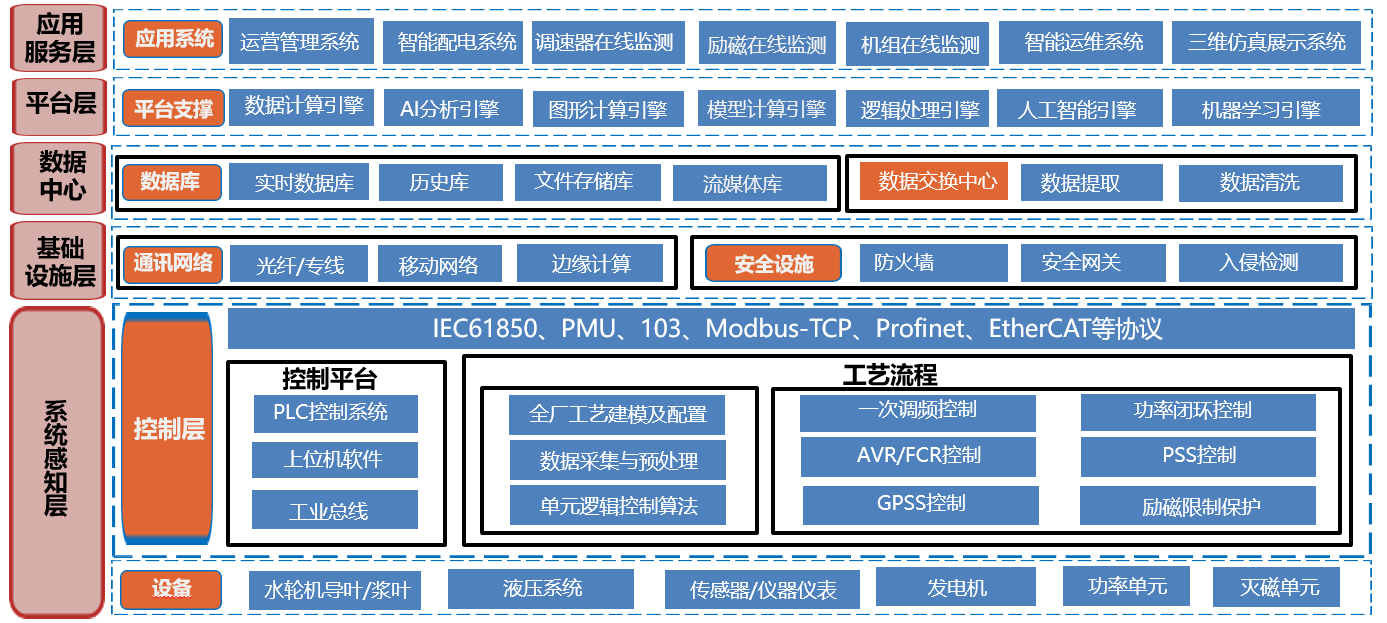

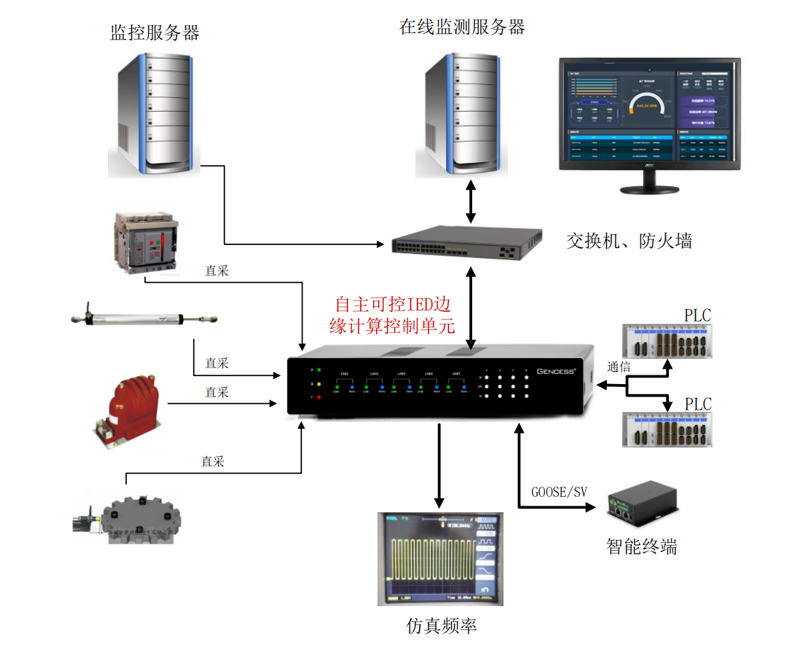

系统架构图

主要功能

数据采集：通过智能终端NSD-IED，支持直采传感器、设备信号、工业协议通信、采集其他61850设备等方式。

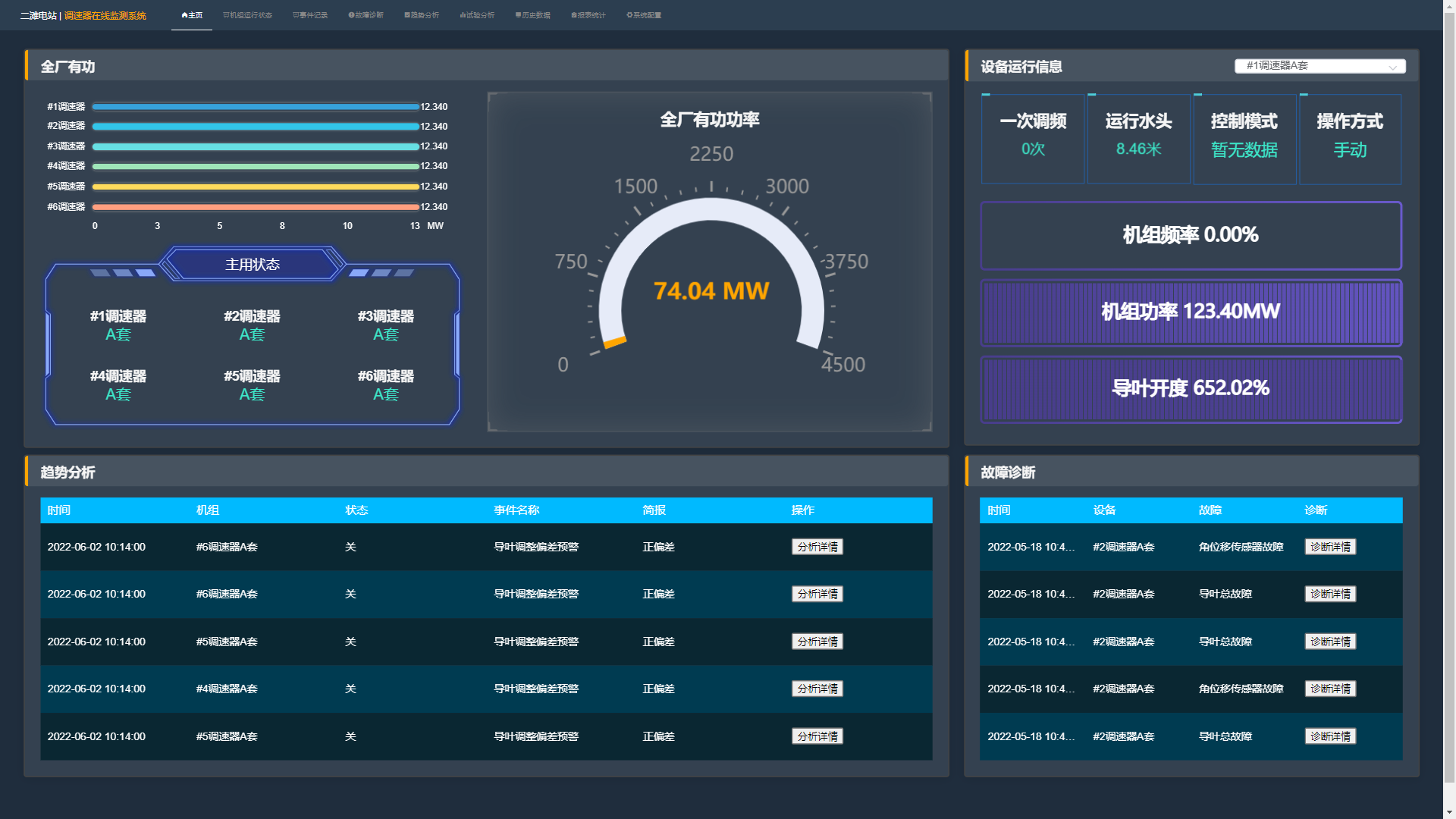

数据可视化：动态的数据展示、丰富的可视化设计组件、灵活的定制方案。

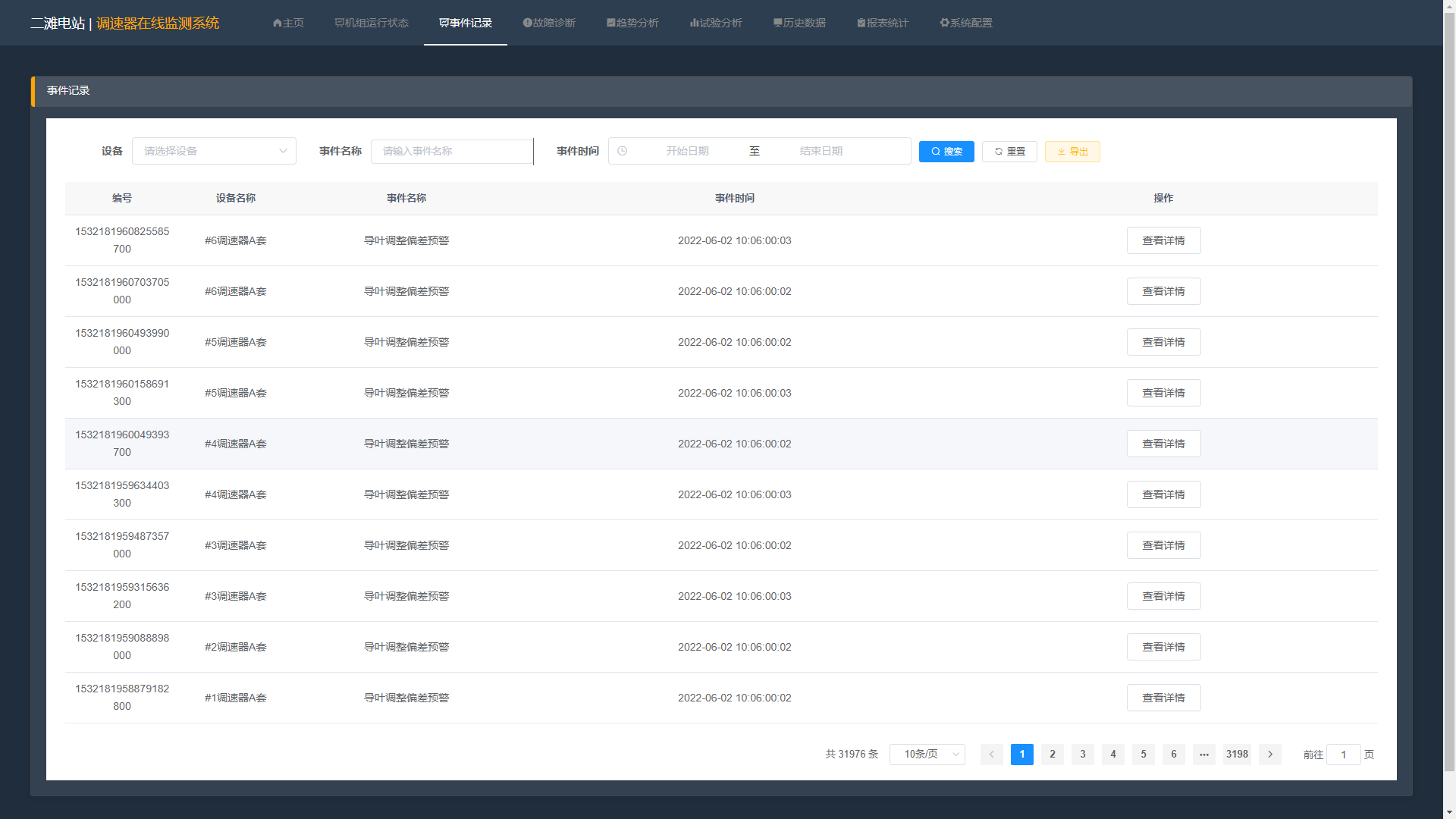

事件记录：全面记录，自定义变量报警属性；分类搜索、模糊搜索，并可查询事件时间段内的历史数据波形，并生成报表。

故障诊断：内置多种诊断模型，对故障进行诊断分析

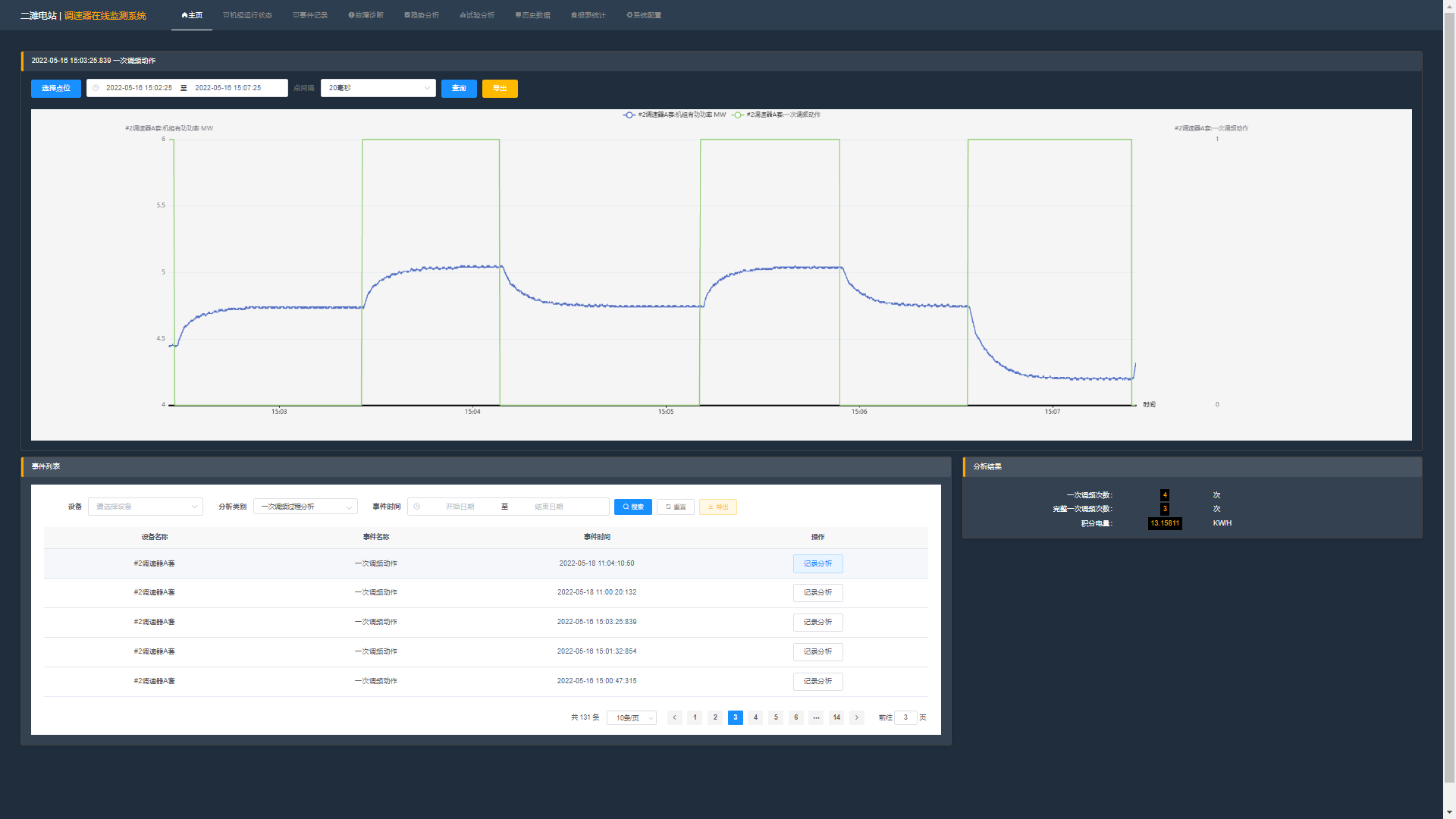

趋势分析：预设多种机组运行工况，对各种工况进行记录并分析得出机组运行指标。包括：开/停机分析、一次调频分析、功率低频振荡预警分析、导叶调整偏差预警分析等。

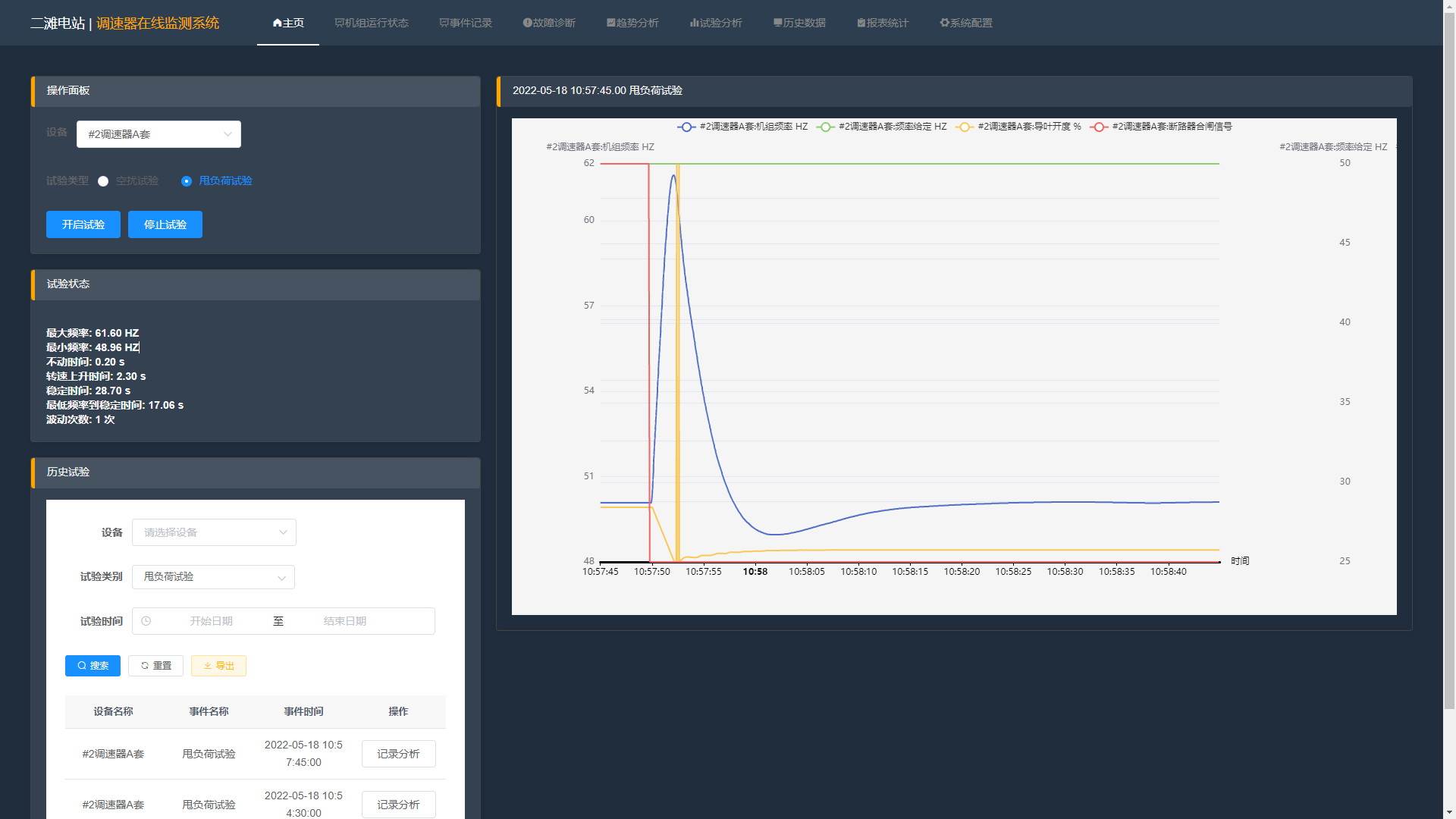

试验分析：集成机组调试、运行过程中多种试验模型。记录试验数据并对其分析得出试验状态参数。包括：空扰试验、甩负荷试验等。

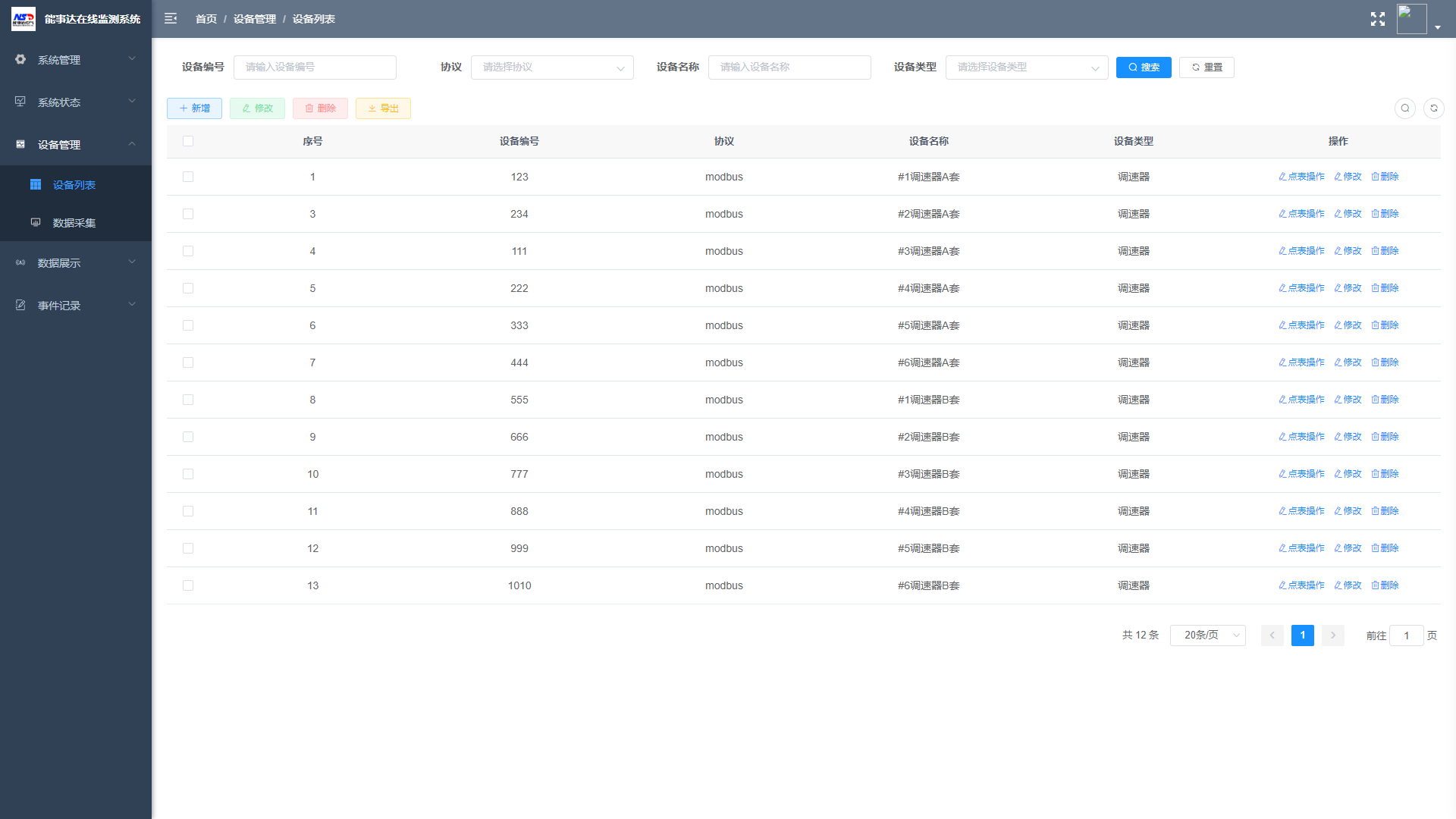

后台管理功能：可自由添加设备、配置通信点表、查看操作记录、管理人员权限等。
