抽水蓄能电站作为一种特殊的电源，具有运行方式灵活和反应快速的特点，在电力系统中具有调峰填谷、调频、调相、紧急事故备用和黑启动等多种效能。与常规电源相比，抽水蓄能电站能够适应负荷的快速变化，对提高电力系统安全稳定运行水平、电网供电质量和可靠性起到了重要作用，有着电网“救心丸”之称。
M G C 6 0 0 0系列调速器为交叉全冗余系统，双机通过T C P / I P网络相互通讯。两套可编程微机调节器系统均具有各自独立的电源，调速器的稳定运行工况有：“停机等待”、“水轮机工况（空载）”、“发电工况”（负载）、“调相”、“拖动机工况”、“水泵调相”（反转空载）、“水泵工况”（反转负载）。其中，“水轮机工况”（空载）和“水泵调相”（反转空载）为不可选稳定工况，即进入其他工况的必经过程。运行工况与常规机组不同之处在于可逆机组的独有工况——水泵转向（反转）部分。
适用于全系列抽水蓄能可逆式机组
-
双控制器
-
单（双）调节
-
中、大、特大型调速器
-
l双电液冗余转换器
-
l结构简单、拆卸及维护方便
-
l动作可靠、噪音小
-
电机+比例阀或双比例阀控制系统
-
机电合柜或机电分柜

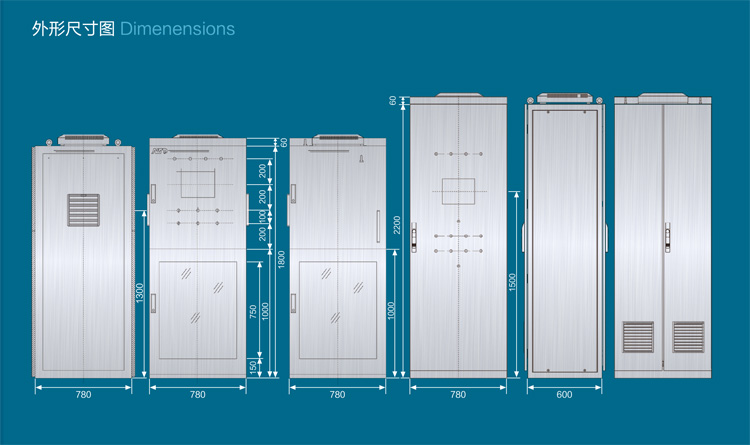

外形尺寸图 Dimenensions

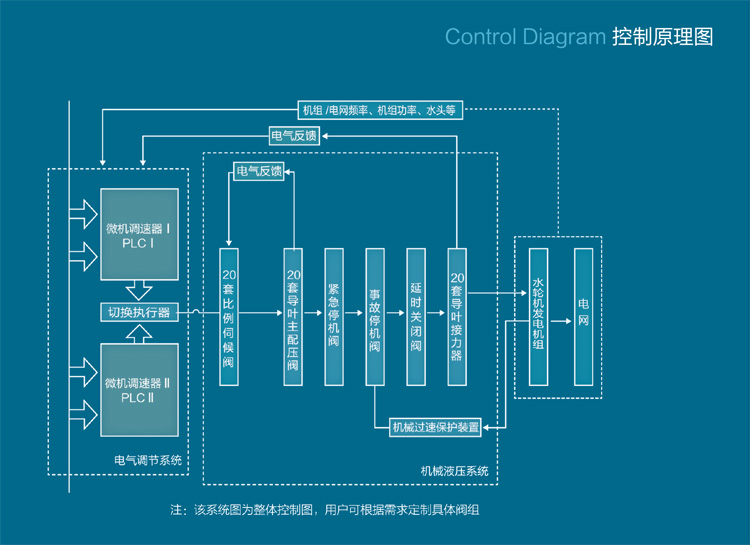

控制原理图 Control diagram
技术参数 Technical Parameter
|
技术参数 Specifications
|
技术指标 Technical Data
|
|
电柜特性
|
|
机电合柜柜体尺寸
|
800mm*800mm*1860mm(长*宽×高) 可定制
|
|
柜体重量
|
300kg
|
|
工作交流电压标准
|
AC220V±15%
|
|
工作直流电压标准
|
DC110V±10%，DC220V±15%
|
|
负载能力
|
3000W（VA）
|
|
耐压实验
|
1.5kV，1min
|
|
防护等级
|
IP65
|
|
工作温度范围
|
-40～65℃
|
|
绝缘阻抗
|
>10MΩ
|
|
漏电流
|
<1mA
|
|
控制信号输出
|
|
伺服电机
|
伺服电机驱动器出口
|
|
比例阀
|
模拟量通道电流4～20mA
|
|
输入特性
|
|
开关量输入
|
DC24V，LED指示灯，全隔离
|
|
模拟量输入
|
电压0～10V，电流4～20mA，LED指示灯，全隔离
|
|
输出特性
|
|
开关量输出
|
DC24V，LED指示灯,全隔离
|
|
模拟量输出
|
电压0～10V，电流4～20mA，LED指示灯，全隔离
|
|
频率测量规格
|
|
测量方式
|
控制器本体测频
|
|
电网频率
|
交流（30～150V），90～110%额定频率
|
|
机组频率
|
交流（0.3～150V），7.8～110 Hz
|
|
齿盘测频
|
非接触式接近开关（DC24V供电） 1～110 Hz
|
|
测频分辨率
|
0.001Hz
|
|
测频通道
|
机组残压频率，系统频率，机组齿盘测速
|
|
|
性能参数 performance parameter
|
性能参数 Specifications
|
技术指标 Technical Data
|
|
稳定性能
|
|
机组转速摆动相对值
|
<±0.15%
|
|
导叶开度稳定波动值
|
<0.1%
|
|
静特性曲线最大非线性度
|
<0.3%
|
|
转速死区
|
<0.02%
|
|
动态特性
|
|
发电方向自动开机时间
|
30~120s 可设定
|
|
背靠背自动开机时间
|
100～300s 可设定
|
|
调速系统参数设置
|
|
永态转差系数调整范围为
|
0～10%
|
|
转差率调整范围为
|
0～10%
|
|
在线调整人工频率失灵区范围
|
0～±1.5%
|
|
转速调整范围为
|
90～110%
|
|
功率调整范围为
|
0～105%
|
|
零负荷与满负荷调整时间为
|
20～300s
|
|
操作方式切换接力器变化
|
<0.3%
|
|
双电源切换接力器变化
|
<0.1%
|
|
双控制器切换接力器变化
|
<0.1%
|
|
比例增益Kp范围
|
0～20
|
|
积分增益Ki范围
|
0.01～10（1l/s)
|
|
微分增益Kd范围
|
0.01～10s
|
|
发电方向工况转换可靠率不小于
|
100.00%
|
|
抽水方向工况转换可靠率不小于
|
100.00%
|
|
调速系统可利用率不小于
|
99.99%
|
|
首次无故障间隔时间不小于
|
30000
|
|
|

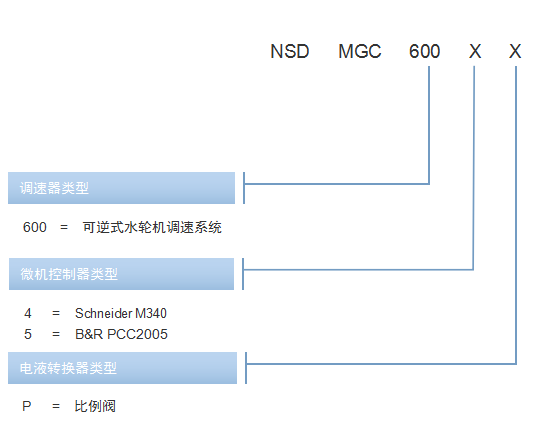

选型表 Model code
