应用范围

转速信号装置是水轮发电机组单机自动化的重要装置之一，是机组自动操作和保护系统中必不可少的环节。

装置采用以工业级单片微机为核心控制元件，参照国内水轮发发电机组运行规程设计生产的高可靠性产品，产品专为水力发电厂设计，用于测控发电机的转速、频率的工业智能装置，装置的测频信号取自机端电压互感器和测速齿盘。

Ø 工作存储温度：-25～+65℃；

Ø 环境湿度：≤ 95%，无凝露。

Ø 电源输入：AC/DC220V（50/60Hz）双路供电；

Ø 功耗：不大于30W；

Ø 电源输入：工作电源可做到交直流通用，对供电电源的适应性强；

Ø 液晶显示：取消传统数码管显示，通过点击触摸屏可切换显示当前输出频率、各通道输入频率、转速百分比、通道故障码、动作接点特性、动作记录、最大转速等；

Ø 报文记录：可记录事件报文，包括故障时间和故障转速等；

Ø 参数设置：取消传统按键输入，通过装置背后网口连接电脑，运行联机软件设置装置参数；

Ø 对外通信：提供RS485通信连接，可远程通信装置当前频率和开关量信息；

Ø 测频输入：提供1路PT测频（取自机端电压互感器），2路齿盘测频（取自测速齿盘）；

Ø 模拟量输出：提供1路模拟电压或电流信号输出，供计算机监控系统进行远程采集；

Ø 报警输出：提供蠕动报警、零转速报警、自定义越限出口报警、装置自检报警、测频回路故障报警功能，且自定义越限出口方向可选；

Ø 自检功能：装置具有定值及硬件自检功能；

Ø 指示灯：17个指示灯，可指示当前电源状态、装置运行状态、测频通道状态、蠕动报警、零转速报警、自检报警及自定义越限出口报警；

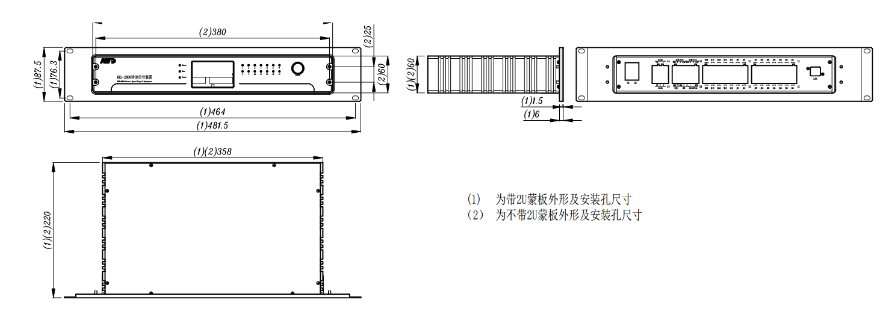

安装方式：装置美观大方，可开孔安装，也可直接安装于19英寸标准机架。
