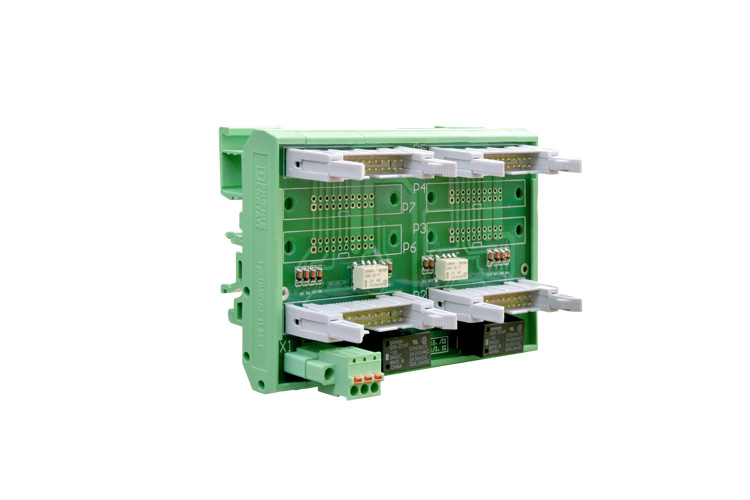

脉冲切换板采用标准导轨安装盒封装, 板件上LED指示脉冲状态；板件的功能输入两套脉冲信号P1、P2选择一套脉冲信号输出。

输入供电电源

电源信号输入范围： 24V±10%

脉冲信号输入通道电气特性：

输入信号电压范围：24V±10%

频率范围：=<10 KHz

脉冲信号输出通道电气特性：

输入信号电压范围：24V±10%

频率范围：=<10 KHz

逻辑功能：

输入两套脉冲信号P1、P2选择一套脉冲信号输出；输出的脉冲信号分接成6组；通过标准接插线缆MEC-PSL与功率柜MEC-GDI板件直接连接；在X1端子没有接入24V控制信号时，输入的有效信号为P1，板件上的绿色LED灯不亮，输出有效信号为P3、P4、P5、P6、P7、P8；在X1端子接入24V控制信号时，输入的有效信号为P2，脉冲切换板上绿色LED灯亮，输出有效信号为P3、P4、P5、P6、P7、P8。
